建筑能耗占社会总体能耗的1/3左右，建筑能耗不只是建筑建设过程中的能耗，还包含了整个使用寿命期间内照明、空调、暖气等的能耗。因此建筑节能技术成为降低总体能耗的重要手段。

东北地区已经执行国家65%的节能标准，并且重庆属于夏热冬冷地区，除一些办公大楼以外，居民楼一般没有统一供冷、供热系统，而是采用分户采暖、制冷。居民对室内温度要求的差异化，使得能量不仅在室内外传递，也在层楼板之间传递，因此要达到65%的节能标准，不仅要做墙面保温系统，而且要做楼板保温体系。

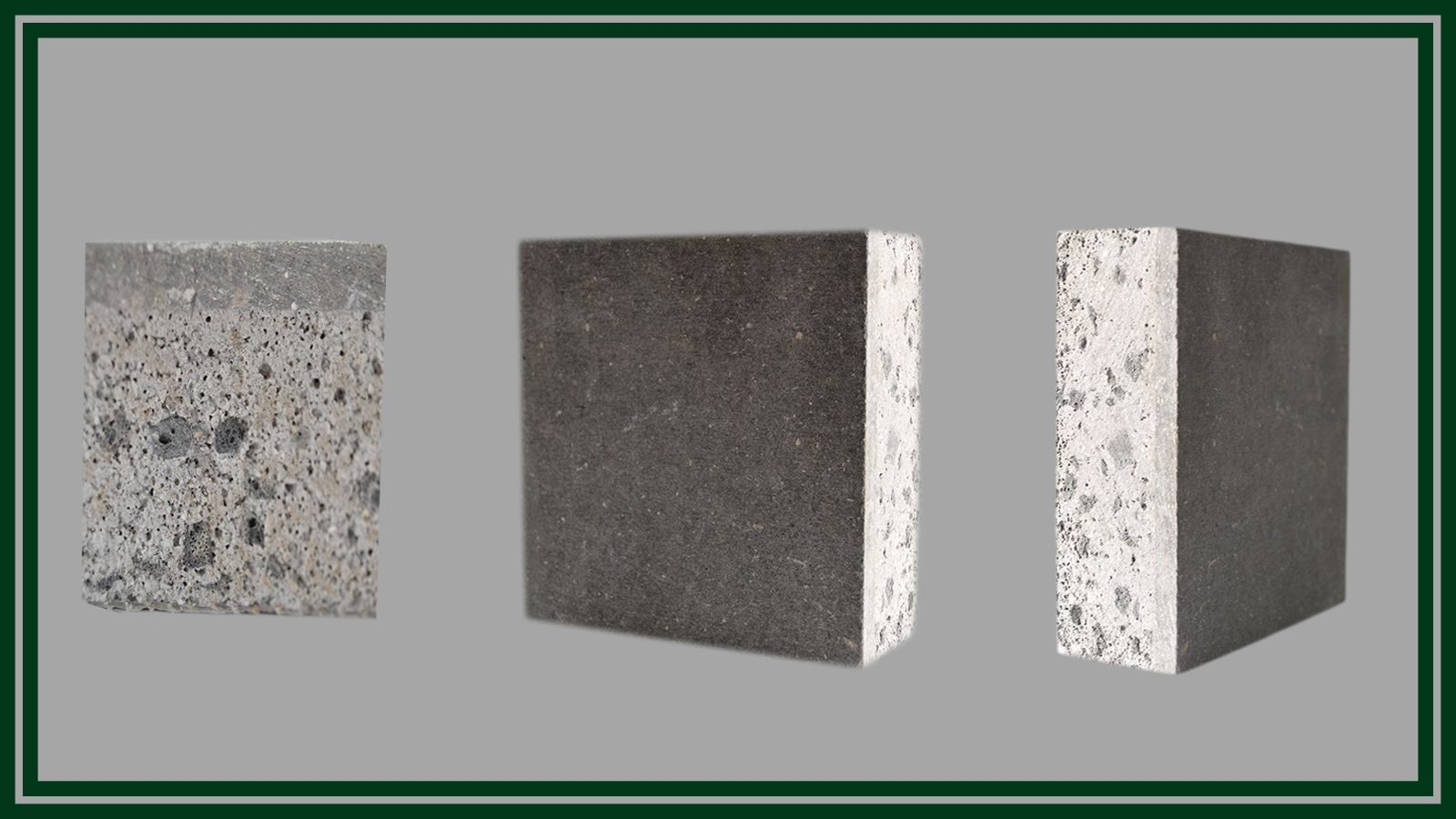

东北地区已经在楼面保温中大规模应用全轻混凝土，由于陶粒是多孔结构，密度比水小，导致全轻混凝土施工过程中集料易上浮，并且和易性差、易沁水。针对这类问题，采用配合比改进、添加外加剂等加以改进。

而根据改进结果表示，陶粒的性能对全轻混凝土强度的影响较为显著，陶粒强度增加0.8MPa，带来强度的增长为陶粒强度增长的3-4倍，在相同砂率、相同塌落度情况下，球型陶粒混凝土强度高于碎石型陶粒；全轻混凝土强度、干密度随砂率的变化规律相似，均为先增大后降低；X微珠、粉煤灰漂珠等更轻质、高强的细集料能显著降低全轻混凝土的干密度，在一定掺量下能够提高其强度。

陶粒浸水对全轻混凝土的强度不利，而裹浆工艺基本无影响；萘系减水剂对全轻混凝土基本无明显影响，而聚羧酸减水剂能显著的提高全轻混凝土的强度，但由于水胶比的降低，密实度的增大，使其干密度有所增加，其适宜掺量在水泥量的0.7%-1.2%之间。提高水泥标号，即单纯提高水泥浆体的强度对全轻混凝土强度提高不大。

对于球型陶粒来说其最佳掺量约为水泥量的0.2%，对碎石型陶粒混凝土来说，其最佳掺量为0.4%。
