[摘 要] 泡沫混凝土又称为发泡水泥、轻质混凝土等，是一种利废、环保、节能、低廉且具有不燃性的新型建筑节能材料。轻质混凝土(泡沫混凝土)是通过化学或物1理的方式根据应用需要将空气或氮气、二氧化碳气、氧气等气体引入混凝土浆体中，经过合理养护成型，而形成的含有大量细小的封闭气孔，并具有相当强度的混凝土制品。轻质混凝土(泡沫混凝土)的制作通常是用机械方法将泡沫剂水溶液制备成泡沫，再将泡沫加入到含硅质材料、钙质材料、水及各种外加剂等组成的料浆中，经混合搅拌、浇注成型、养护而成的一种多孔材料。

[关键词]泡沫混凝土

泡沫混凝土属于新型无机轻质保温隔热材料，是一种内部含有大量细小、封闭、均匀气孔的泡沫状混凝土材料，又称为发泡水泥、发泡混凝土等。泡沫混凝土内部球形气孔呈封闭状态，互不连通，气孔内虽然有大量的空气存在，但不能形成空气的对流循环；同时混凝土内部被气孔所隔离，各气孔被固化的水泥浆膜包围，空气又与其它材料相比热惰性能最佳，从而使得气孔对热能穿透形成了巨大阻力。由此可见，泡沫混凝土具有极强的隔热隔音性能。

泡沫混凝土以水泥、水、发泡剂为主要材料，并选用粉煤灰、矿渣粉、石粉、陶粒等集料，经混合、稀释、发泡后浇筑形成。

泡沫混凝土具有以下性能和优点：

保温、隔热、防腐

泡沫混凝土内部含有大量封闭的气孔，空气与其它材料相比热惰性能最佳，大大降低了泡沫混凝土材料的导热性能。所以在节能领域，泡沫混凝土经常被用作保温、隔热材料。泡沫混凝土为硅酸盐水泥制品，具有极好的耐久、防腐蚀性能。保温、防冻、防腐，有效地延长结构物的使用寿命。

我们将泡沫混凝土与其他几种传统的外墙保温材料按表1进行了对比，其优越性显而易见：

表1 保温材料及系统性能对比

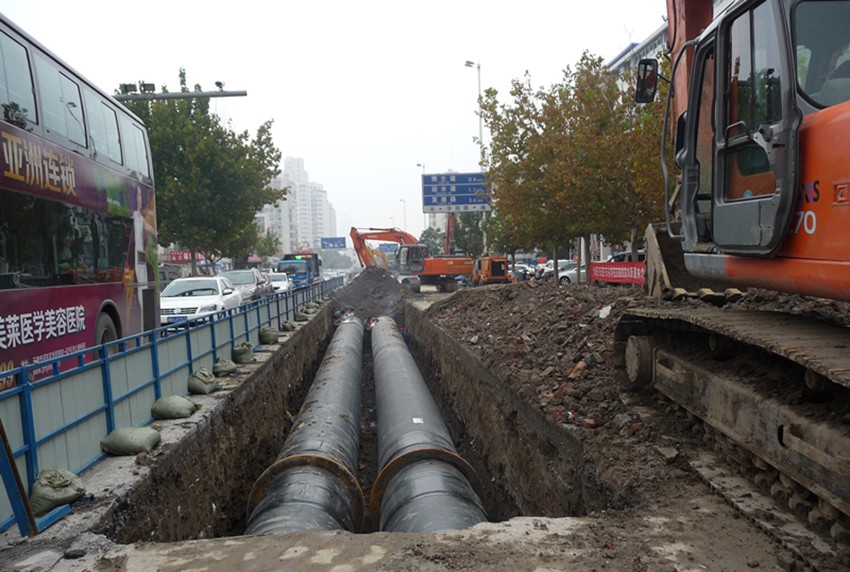

由于泡沫混凝土良好的施工便捷性，保温防火，在铺设好得管道回填泡沫混凝土，利用其高流动性对管道外侧进行包裹，保持原油的温度，具有较好的抗压强度和抗老化性。传统有机隔热材料的耐压强度和抗老化性能较差，泡沫混凝土试块的抗压强度最高可达到7.5MPa以上，可提高保温层的稳固性能和寿命。

高流动性、填充压力小

由于泡沫混凝土不含水泥混凝土的粗集料，其流动性远较水泥混凝土高（当水灰比为0.5时，流值为180mm左右），施工中具有自流平的特性；实际施工时可通过软管泵送：最大水平泵送距离可达900m。

废弃的矿井、坑、油柜、管线（内装粗油、化学品）、污水管及其它空穴容易导致火灾或塌方，采用泡沫混凝土回填可解决这些后患，费用也少。泡沫混凝土采用的密度取决于管子的直径及地下水位，一般为500～1100kg/m3。

填充自密实

由于泡沫混凝土的制作点与现场施工浇筑点可分离，且浇注点占的施工空间极小，可在狭小空间内施工；结合泡沫混凝土自流平的特性，填充自密实，无须振捣碾压，施工便捷高效。是狭窄空间及地下空洞填筑的极好材料。

密度和强度可调节性

通过调整泡沫混凝土中气泡的含有率，可控制泡沫混凝土干密度在300～1200kg/m3之间，控制强度在0.3～5Mpa范围内调节（工程上强度主要应用范围为0.3～1.5Mpa）。

可压缩、低弹抗震：

深埋隧洞在施工完成后仍会产生蠕变变形，易因变形压力过大而对结构体发生破坏。由于泡沫混凝土具有较高压缩性和良好延性，使其在发生较大的变形之后，不发生整体破坏。在管道和道路交汇地方采用泡沫混凝土作为管道内的填充材料，可承担、吸收变形压力，改善结构体受力大小。

地震发生时，泡沫混凝土密度低，受到的水平惯性力小；同时泡沫混凝土弹性模量低，冲击能量吸收性能好，对管道的具有很好的软垫特性，保护管道体不受到地震破坏。

静水压缩破坏试验，试样中部的压缩量略大于两端。

试验后泡沫混凝土进入塑性屈服状态，体积压缩明显，但没有发生整体破坏，承受吸收了变形压力，充分说明泡沫混凝土：高压缩性、良好延性和低弹性的特性。

耐久性

泡沫混凝土属水泥类材料，使用寿命与水泥混凝土同等，具备极好的耐久性。

优越的环保特性

泡沫混凝土对土壤、水、空气等自然环境均无污染作用；同时泡沫混凝土应用于填充工程施工中，可避免高填高挖等对环境的破坏，对保护自然生态环境意义重大，环保优势明显。
